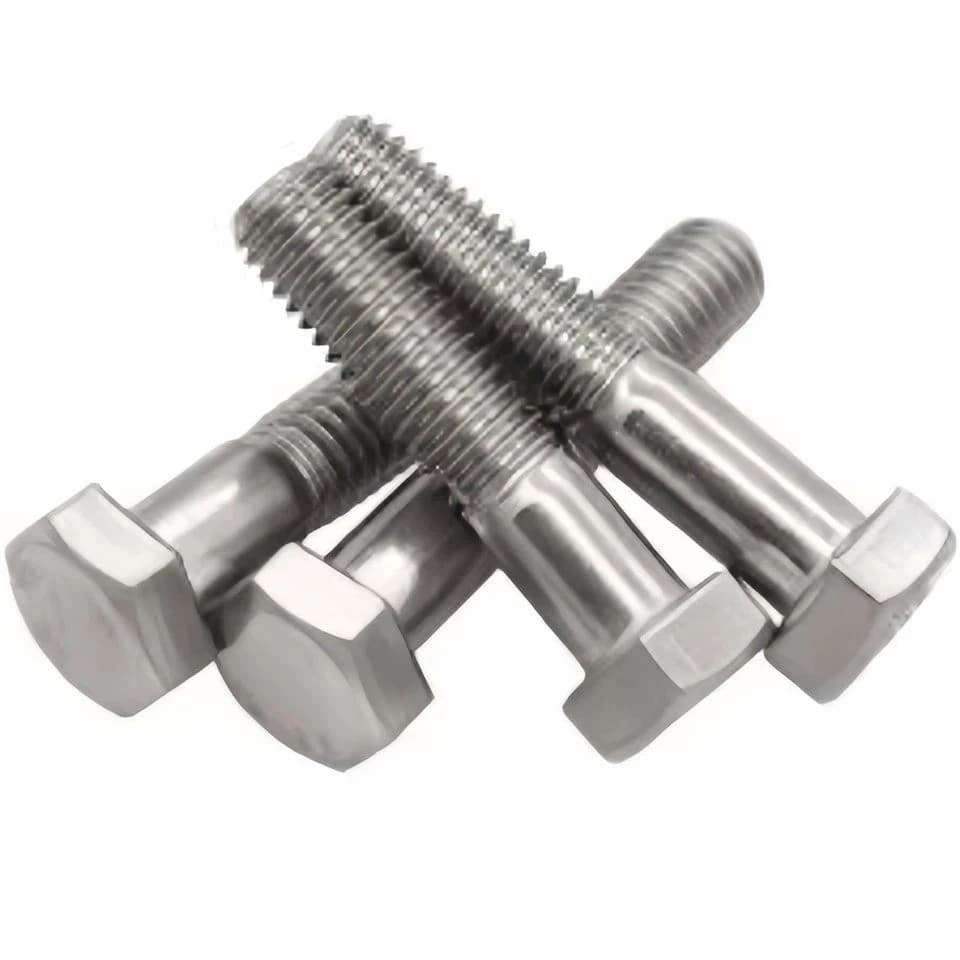

بولٹ گریڈز کیا ہیں اور صحیح گریڈ کا انتخاب کیوں اہم ہے
بولٹ گریڈز کی تعریف - طاقت، مواد اور حرارتی علاج کی معیاری درجہ بندی
بولٹ گریڈز معیاری درجہ بندیاں ہیں جو بولٹ کی مکینیکل خصوصیات، کیمیائی ساخت اور حرارتی علاج کے تقاضوں کی وضاحت کرتی ہیں۔ ہر گریڈ کم از کم تناؤ کی طاقت، پیداوار کی طاقت، سختی کی حد اور لمبائی کی مخصوص اقدار متعین کرتا ہے، جس سے طے شدہ بوجھ کے حالات میں قابلِ پیشگوئی کارکردگی یقینی بنتی ہے۔ گریڈ سسٹم انجینئرز کو اس اعتماد کے ساتھ بولٹ منتخب کرنے کی اجازت دیتا ہے کہ وہ ڈیزائن کی ضروریات کو پورا کریں گے بغیر ضرورت سے زیادہ تصریح کے یا حفاظت سے سمجھوتہ کیے۔
غلط گریڈ کے انتخاب کی قیمت - ٹوٹنا، ڈھیلا ہونا، آلات کے حادثات
مطلوبہ طاقت سے کم گریڈ کا بولٹ منتخب کرنے سے دھاگوں کا کٹاؤ، بولٹ کا ٹوٹنا، جوڑوں کا الگ ہونا اور آلات کی تباہ کن ناکامی ہو سکتی ہے۔ اس کے برعکس، ضرورت سے زیادہ اونچے گریڈ کی تصریح اکثر غیر ضروری لاگت بڑھاتی ہے اور ہائیڈروجن ایمبرٹلمنٹ کی حساسیت جیسے خطرات پیدا کر سکتی ہے۔ صحیح گریڈ کو ڈیزائن کے بوجھ، سروس کا درجہ حرارت، ماحولیاتی حالات اور قابلِ اطلاق کوڈ کی ضروریات سے مطابقت رکھنی چاہیے۔
عالمی مرکزی معیاری نظام - SAE J429، ASTM A193/A320، ISO 898، GB/T 3098
بولٹ گریڈ کے اہم عالمی معیارات میں SAE J429 شامل ہے جو کاربن اور مرکب اسٹیل کے بولٹ کے لیے امپیریل سائز میں (شمالی امریکہ)، ASTM A193 اعلی درجہ حرارت/اعلی دباؤ والی خدمت میں مرکب اور سٹینلیس اسٹیل کے بولٹ کے لیے، ASTM A320 کم درجہ حرارت والی خدمت کے بولٹ کے لیے، ISO 898 میٹرک بولٹ کے لیے (بین الاقوامی)، اور GB/T 3098 (چینی معیار) شامل ہے۔ ان نظاموں کے درمیان کراس حوالوں کو سمجھنا بین الاقوامی منصوبوں اور عالمی خریداری کے لیے ضروری ہے۔
SAE J429 بولٹ گریڈز کی وضاحت (گریڈ 2، 5، 8)
گریڈ 2 بولٹ - کم کاربن اسٹیل، کم ترین طاقت، عام غیر اہم ایپلیکیشنز کے لیے موزوں
SAE J429 گریڈ 2 بولٹ کم یا درمیانے کاربن اسٹیل سے بغیر کسی مطلوبہ حرارتی علاج کے بنائے جاتے ہیں۔ ان کی کم از کم تناؤ کی طاقت 3/4 انچ تک کے سائز کے لیے 60,000 psi (414 MPa) اور بڑے قطر کے لیے 55,000 psi ہوتی ہے۔ گریڈ 2 بولٹ کے سر پر کوئی نشان نہیں ہوتا اور یہ ہلکے بوجھ والی ایپلیکیشنز جیسے فرنیچر کی اسمبلی، لائٹ فکسچر اور غیر ساختی بریکٹس کے لیے موزوں ہیں جہاں طاقت کی ضروریات کم سے کم ہوتی ہیں۔
گریڈ 5 بولٹ - درمیانے کاربن اسٹیل کوئنچڈ اور ٹیمپرڈ، درمیانی طاقت
گریڈ 5 بولٹ درمیانے کاربن اسٹیل سے بنائے جاتے ہیں جنہیں 1 انچ تک کے قطر کے لیے کم از کم 120,000 psi (827 MPa) تناؤ کی طاقت حاصل کرنے کے لیے کوئنچڈ اور ٹیمپرڈ کیا جاتا ہے۔ ان کی شناخت بولٹ کے سر پر 120 ڈگری کے فاصلے پر بنی تین شعاعی لکیروں سے ہوتی ہے۔ گریڈ 5 عام طور پر آٹوموٹو اسمبلیوں، زرعی آلات، مشینری اور عام تعمیرات میں استعمال ہوتا ہے جہاں پریمیم گریڈ کی لاگت کے بغیر درمیانے سے اعلی طاقت کی ضرورت ہوتی ہے۔
گریڈ 8 بولٹ - درمیانے کاربن مرکب اسٹیل کوئنچڈ اور ٹیمپرڈ، اعلی طاقت
گریڈ 8 بولٹ درمیانے کاربن مرکب اسٹیل (عام طور پر 4140 یا اس سے ملتا جلتا) سے تیار کیے جاتے ہیں جنہیں کم از کم 150,000 psi (1,034 MPa) تناؤ کی طاقت دینے کے لیے کوئنچڈ اور ٹیمپرڈ کیا جاتا ہے۔ ان کے سر پر چھ شعاعی لکیریں بنی ہوتی ہیں اور یہ بھاری آلات، زمین کھودنے والی مشینری، فوجی ایپلیکیشنز اور ساختی کنکشنز کے لیے مخصوص کیے جاتے ہیں جن میں SAE نظام کی زیادہ سے زیادہ طاقت درکار ہوتی ہے۔
مکینیکل خصوصیات کا ڈیٹا ٹیبل
| گریڈ | مواد | کم از کم تناؤ | پیداوار (0.2%) | سختی | سر کے نشانات |
|---|---|---|---|---|---|
| گریڈ 2 | کم/درمیانہ کاربن اسٹیل | 60,000 psi | 36,000 psi | - | کوئی نہیں |
| گریڈ 5 | درمیانہ کاربن اسٹیل Q&T | 120,000 psi | 92,000 psi | 19-30 HRC | 3 شعاعی لکیریں |
| گریڈ 8 | مرکب اسٹیل Q&T | 150,000 psi | 130,000 psi | 33-39 HRC | 6 شعاعی لکیریں |
ASTM A193 بولٹ گریڈز کی وضاحت (B7، B8، B8M، B16)
B7 - کرومیم-مولیبڈینم مرکب اسٹیل، اعلی درجہ حرارت اور اعلی دباؤ
ASTM A193 B7 پریشر ویسلز، والوز، فلینجز اور پائپنگ سسٹمز میں بولٹنگ کے لیے سب سے زیادہ مخصوص کردہ گریڈ ہے۔ AISI 4140 یا 4142 کرومیم-مولیبڈینم اسٹیل سے بنائے گئے، B7 بولٹ کوئنچڈ اور ٹیمپرڈ ہوتے ہیں تاکہ کم از کم 125 ksi (860 MPa) تناؤ کی طاقت حاصل ہو جس میں 450°C تک بہترین سختی اور کریپ مزاحمت ہوتی ہے۔ B7 بولٹ کے سر پر "B7" کی نشان دہی ہوتی ہے اور عام طور پر انہیں ASTM A194 گریڈ 2H نٹس کے ساتھ جوڑا جاتا ہے۔
B8 / B8M - 304 / 316 سٹینلیس اسٹیل، سنکنرن مزاحم ماحول
ASTM A193 B8 بولٹ ٹائپ 304 سٹینلیس اسٹیل سے تیار کیے جاتے ہیں، جبکہ B8M بولٹ ٹائپ 316 سٹینلیس اسٹیل سے بنائے جاتے ہیں جس میں گڑھوں کی مزاحمت بڑھانے کے لیے مولیبڈینم شامل ہوتا ہے۔ یہ گریڈ درمیانی طاقت (مشقت سے سخت شدہ حالت کے لیے تقریباً 75-80 ksi کم از کم تناؤ) کے ساتھ بہترین سنکنرن مزاحمت فراہم کرتے ہیں جو کیمیائی پروسیسنگ، خوراک اور مشروبات، دواسازی اور سمندری ماحول کے لیے موزوں ہے۔ B8 بولٹ کے سر پر "B8" اور B8M بولٹ پر "B8M" کا نشان ہوتا ہے۔
B16 - کرومیم-مولیبڈینم-وینیڈیم مرکب اسٹیل، زیادہ درجہ حرارت (≤593°C)
ASTM A193 B16 بولٹ کرومیم-مولیبڈینم-وینیڈیم مرکب اسٹیل سے بنائے جاتے ہیں جس میں اعلی درجہ حرارت کی طاقت بڑھانے کے لیے کنٹرول شدہ وینیڈیم مواد ہوتا ہے۔ B16 بولٹ 593°C (1100°F) تک مفید طاقت برقرار رکھتے ہیں، جو انہیں پاور جنریشن ٹربائنز، ریفائنری ہیٹرز اور اعلی درجہ حرارت والی پروسیس پائپنگ کے لیے ترجیحی انتخاب بناتا ہے۔ ان کے سر پر "B16" کا نشان ہوتا ہے اور مکمل اعلی درجہ حرارت اسمبلیوں کے لیے ASTM A194 گریڈ 7 نٹس کے ساتھ ملایا جاتا ہے۔
B7 بمقابلہ B8 انتخاب کی حدود - آپریٹنگ درجہ حرارت، میڈیا کی سنکنرن قابلیت
B7 اور B8 کے درمیان انتخاب بنیادی طور پر سروس کے ماحول پر منحصر ہے۔ B7 غیر سنکنرن، اعلی درجہ حرارت والی ایپلیکیشنز کے لیے 450°C تک منتخب کیا جاتا ہے جہاں طاقت ترجیح ہوتی ہے، جیسے بھاپ کے نظام اور ہائیڈرو کاربن پروسیسنگ۔ B8 اس وقت منتخب کیا جاتا ہے جب میڈیا سنکنرن ہو (تیزاب، کلورائیڈز، کاسٹک محلول) چاہے کم درجہ حرارت پر ہو، یا جب زنگ سے مصنوعات کی آلودگی سے بچنا ہو۔ 300-450°C کے درجہ حرارت کی حد میں ہلکی سنکنرن قابلیت کے ساتھ، B8 اپنی کم طاقت کے باوجود ترجیح دی جا سکتی ہے۔
ASTM A320 کم درجہ حرارت والے بولٹ گریڈز (L7، L7M، L43)
L7 - کم درجہ حرارت کی امپیکٹ سختی، -101°C اور اس سے اوپر کے لیے موزوں
ASTM A320 L7 معیاری کم درجہ حرارت والا بولٹ گریڈ ہے، جو کرومیم-مولیبڈینم مرکب اسٹیل سے بنایا جاتا ہے جس میں -101°C پر مخصوص چارپی V-نوچ امپیکٹ سختی ہوتی ہے۔ L7 بولٹ کوئنچڈ اور ٹیمپرڈ ہوتے ہیں تاکہ B7 (125 ksi کم از کم تناؤ) کے برابر طاقت کی سطح حاصل ہو لیکن ضمانت شدہ امپیکٹ خصوصیات کے ساتھ جو سرد خدمت میں ٹوٹنے والے فریکچر کو روکتی ہیں۔ یہ بڑے پیمانے پر کرائیوجینک اسٹوریج ٹینکس، LNG سہولیات اور سرد آب و ہوا کے انفراسٹرکچر میں استعمال ہوتے ہیں۔
L7M - L7 جیسا لیکن کم سختی، ہائیڈروجن ایمبرٹلمنٹ کو روکتا ہے
A320 L7M L7 کا ایک تبدیل شدہ ورژن ہے جس میں زیادہ سے زیادہ سختی کی ضرورت 22 HRC ہے (معیاری L7 کے تقریباً 35 HRC کے مقابلے میں)۔ یہ کم سختی ہائیڈروجن سلفائیڈ پر مشتمل کھٹی سروس کے ماحول میں سلفائیڈ اسٹریس کریکنگ اور ہائیڈروجن ایمبرٹلمنٹ کے خطرے کو کم کرتی ہے۔ L7M بولٹ تیل اور گیس کی پیداوار میں NACE MR0175/ISO 15156 کے مطابق ایپلیکیشنز کے لیے مخصوص کیے جاتے ہیں جہاں کم درجہ حرارت کی سختی اور کھٹی سروس مزاحمت دونوں درکار ہوتی ہیں۔
L43 - کم درجہ حرارت، -150°C
A320 L43 نکل-کرومیم-مولیبڈینم مرکب اسٹیل (AISI 4340) سے بنایا جاتا ہے جس میں -150°C تک تصدیق شدہ بہتر کم درجہ حرارت کی سختی ہوتی ہے۔ یہ گریڈ انتہائی مشکل کرائیوجینک ایپلیکیشنز کے لیے مخصوص کیا جاتا ہے جس میں -162°C پر LNG پروسیسنگ اور مائع نائٹروجن سروس شامل ہے۔ L43 بولٹ میں کم درجہ حرارت والے گریڈز کی سب سے زیادہ طاقت کی سطح ہوتی ہے جس میں کم از کم 125 ksi تناؤ اور انتہائی کم درجہ حرارت پر ضمانت شدہ امپیکٹ قدریں ہوتی ہیں۔
کم درجہ حرارت کی امپیکٹ ٹیسٹ کی ضروریات - چارپی V-نوچ
تمام A320 کم درجہ حرارت والے گریڈز کو مخصوص درجہ حرارت پر چارپی V-نوچ امپیکٹ ٹیسٹنگ کی ضرورت ہوتی ہے۔ L7 کو -101°C پر کم از کم 20 ft-lb (27 J) اوسط درکار ہے، L43 کو -150°C پر وہی درکار ہے۔ نمونے بولٹ کے مواد سے طولانی طور پر لیے جاتے ہیں اور کم از کم ڈیزائن درجہ حرارت پر ڈکٹائل رویے کی تصدیق کے لیے ٹیسٹ کیے جاتے ہیں۔ یہ امپیکٹ تقاضے سرد سروس والے پریشر ویسلز اور پائپنگ سسٹمز میں تباہ کن ٹوٹنے والے فریکچر کو روکنے کے لیے اہم ہیں۔
بولٹ گریڈ کراس-ریفرینس (SAE / ASTM / ISO / GB)
| گریڈ | مواد | تناؤ (کم از کم) | پیداوار (کم از کم) | سختی | درجہ حرارت کی حد |
|---|---|---|---|---|---|
| SAE Gr 2 | کم کاربن اسٹیل | 60 ksi | 36 ksi | - | -20 تا 150°C |
| SAE Gr 5 | درمیانہ کاربن Q&T | 120 ksi | 92 ksi | 19-30 HRC | -20 تا 150°C |
| SAE Gr 8 | مرکب اسٹیل Q&T | 150 ksi | 130 ksi | 33-39 HRC | -20 تا 150°C |
| A193 B7 | 4140 / 4142 Cr-Mo | 125 ksi | 105 ksi | ~35 HRC | -20 تا 450°C |
| A193 B8 | 304 SS | 75-80 ksi | 30-40 ksi | ~20 HRC | -200 تا 800°C |
| A193 B16 | Cr-Mo-V | 125 ksi | 105 ksi | ~37 HRC | -20 تا 593°C |
| A320 L7 | 4140 / 4142 | 125 ksi | 105 ksi | ~35 HRC | -101 تا 450°C |
| A320 L43 | 4340 Ni-Cr-Mo | 125 ksi | 105 ksi | ~35 HRC | -150 تا 450°C |
| ISO 8.8 | درمیانہ کاربن Q&T | 116 ksi (800 MPa) | 92 ksi (640 MPa) | 22-32 HRC | -20 تا 150°C |
| ISO 10.9 | مرکب اسٹیل Q&T | 145 ksi (1000 MPa) | 130 ksi (900 MPa) | 32-39 HRC | -20 تا 150°C |
بولٹ گریڈز کی شناخت کیسے کریں
سر کے نشان کا نظام - گریڈ 2 (کوئی نشان نہیں)، گریڈ 5 (3 شعاعی لکیریں)، گریڈ 8 (6 شعاعی لکیریں)
SAE سر کے نشان کا نظام بولٹ گریڈ کی فوری بصری شناخت فراہم کرتا ہے۔ گریڈ 2 بولٹ کے سر پر کوئی شناختی نشان نہیں ہوتا۔ گریڈ 5 بولٹ کے سر کی سطح پر تین مساوی فاصلے والی شعاعی لکیریں ہوتی ہیں۔ گریڈ 8 بولٹ کی شناخت چھ شعاعی لکیروں سے ہوتی ہے۔ اس کے علاوہ، ٹریس ایبلٹی کے لیے عام طور پر کارخانہ دار کا نشان سر پر چھاپا جاتا ہے۔ یہ نشانات تنصیب اور دیکھ بھال کے معائنے کے دوران تیزی سے گریڈ کی تصدیق کی اجازت دیتے ہیں۔
ASTM بولٹ کے نشانات - سر پر B7، B7M کی نشان دہیاں
ASTM بولٹ کے سر پر حروف اور عددی گریڈ کی نشان دہیاں ہوتی ہیں۔ A193 B7 بولٹ پر کم سختی والے ویرینٹ کے لیے "B7" یا "B7M" چھاپا جاتا ہے۔ B8 بولٹ پر "B8،" B8M پر "B8M،" اور B16 پر "B16" کا نشان ہوتا ہے۔ کم درجہ حرارت والے A320 گریڈز پر قابلِ اطلاق "L7،" "L7M،" یا "L43" کا نشان ہوتا ہے۔ کارخانہ دار کی علامت عام طور پر گریڈ کی نشان دہی کے ساتھ ہوتی ہے۔ یہ نشانات حتمی شناخت فراہم کرتے ہیں جب بصری گریڈ کی تصدیق کی ضرورت ہوتی ہے۔
میٹرک بولٹ کے نشانات - سر پر نمبر 8.8، 10.9، 12.9
میٹرک بولٹ کے سر پر دو نمبروں والی پراپرٹی کلاس کی نشان دہی ہوتی ہے، جیسے 8.8، 10.9، یا 12.9۔ پہلا نمبر 100 سے ضرب دینے پر MPa میں کم از کم تناؤ کی طاقت دیتا ہے، اور اعشاریہ کے بعد کا دوسرا نمبر پیداوار اور تناؤ کی طاقت کا فیصد کے طور پر تناسب دیتا ہے۔ مثال کے طور پر، 10.9 1000 MPa تناؤ اور 900 MPa پیداوار کی نشان دہی کرتا ہے۔ خصوصی ایپلیکیشنز کے لیے 14.9 تک اعلی پراپرٹی کلاسیں دستیاب ہیں۔
بولٹ گریڈ انتخاب گائیڈ (ایپلیکیشن کے لحاظ سے)
ساختی کنکشنز میں عام طور پر گریڈ 8 یا ASTM A490 بولٹ کی ضرورت ہوتی ہے جس میں مخصوص پریلوڈ اور تنصیب کے طریقہ کار ہوتے ہیں۔ پیٹرو کیمیکل پلانٹس میں فلینج پائپنگ سسٹم اعلی درجہ حرارت، اعلی دباؤ کی سالمیت کے لیے ASTM A193 B7 یا B16 بولٹ پر انحصار کرتے ہیں۔ خوراک اور دواسازی کی پروسیسنگ سنکنرن مزاحمت اور صفائی کی قابلیت کے لیے ASTM A193 B8 (304) یا B8M (316) سٹینلیس اسٹیل کو ترجیح دیتی ہے۔ کم درجہ حرارت والے ٹینک اور کرائیوجینک ویسلز تصدیق شدہ امپیکٹ سختی کے ساتھ ASTM A320 L7 یا L43 لازمی قرار دیتے ہیں۔ عام مشینری اور آلات کی تنصیب طاقت اور معیشت کے توازن کے لیے گریڈ 5 یا ISO 8.8 بولٹ سے اچھی طرح پوری ہوتی ہے۔
بولٹ گریڈ کے انتخاب میں عام غلط فہمیاں
ایک عام افسانہ یہ ہے کہ گریڈ 8 ہمیشہ گریڈ 5 سے بہتر ہوتا ہے - حقیقت میں، گریڈ 8 کی زیادہ سختی سنکنرن یا جستی ماحول میں ہائیڈروجن ایمبرٹلمنٹ کا خطرہ بڑھاتی ہے۔ ایک اور غلط فہمی یہ ہے کہ B7 گریڈ 8 کی جگہ لے سکتا ہے - یہ گریڈ مختلف معیاری نظاموں اور سروس کے حالات کے لیے ڈیزائن کیے گئے ہیں۔ ایک اہم غلط فہمی یہ ہے کہ اعلی گریڈ کے بولٹ کو اعلی گریڈ کے نٹس کی ضرورت نہیں ہوتی - نٹ ہمیشہ بولٹ کے برابر یا اس سے مضبوط ہونا چاہیے تاکہ جوڑ کی مکمل صلاحیت حاصل ہو۔ آخر میں، کچھ لوگ سمجھتے ہیں کہ جستی کاری بولٹ کی کارکردگی کو تبدیل نہیں کرتی، لیکن ہاٹ-ڈِپ عمل دھاگوں کی فٹنگ اور اعلی طاقت والے بولٹ میں ہائیڈروجن ایمبرٹلمنٹ کو متاثر کر سکتا ہے۔
